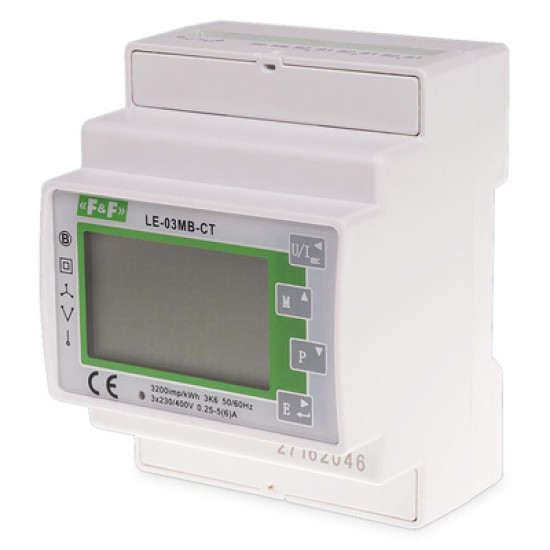

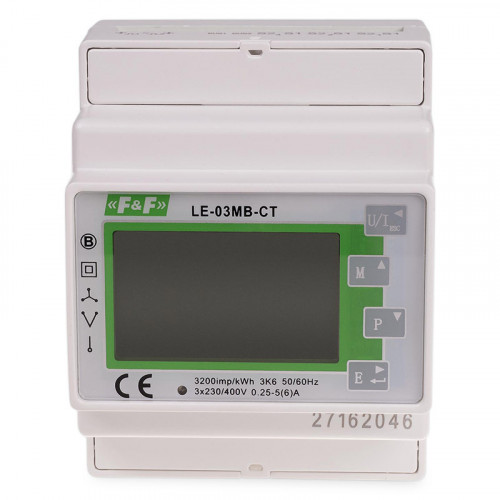

Elektromer LE- 03 MB CT (M-Bus3x230/400V/6A) polopriam. mer.

Popis produktu

Trojfázový digitálny elektromer LE-03MB CT je určený k podružnému polopriamemu meraniu spotreby elektrickej energie samostatných spotrebičov alebo spotrebičov v skupinách. Elektromer je možné použiť len na informatívne meranie, nie na fakturačné účely.



Elektromer umožňuje diaľkový odpočet nameraných hodnôt podľa štandardu M-Bus.



Upozornenie

Nastavenie pomeru je možné vykonať iba raz v súlade so zákonnou požiadavkou uvedenou v smernici MID. Je nevyhnutné si uvedomiť, že po tomto nastavení už nie je možné pomer zmeniť. Táto nezvratná skutočnosť platí pre oba dôležité parametre: CT2 aj CTrate. Prosíme, berte to na vedomie a poriadne si preštudujte návod na obsluhu a montáž, keďže po nastavení týchto parametrov, nemáte možnosť ich následne upraviť. Návod na obsluhu a montáž nájdete tu.



V prípade potreby nás kontaktujte a transformačný pomer vám nastavíme za malý poplatok pred odoslaním tovaru.



Vlastnosti

- 3-fázový,
- 4-kvadrantový,
- polopriame meranie X/1 A alebo X/5 A*,
- zobrazovanie kWh / kVArh,
- zobrazovanie parametrov siete,
- M-Bus protokol,
- LCD displej,
- 2 x impulzný výstup S0,
- ochrana heslom.



* - hodnota primárneho a sekundárneho obvodu prúdového transformátora v rozsahu sa vkladá do pamäte elektromeru, takže na displeji sa zobrazuje skutočná spotreba elektrickej energie.



Zobrazované parametre



Zoznam napätia a prúdu. Hodnoty sa prepínajú tlačidlom V/A.

● Fázové napätie L1, L2, L3 [V];

● Prúd na jednotlivých fázach L1, L2, L3 [A];

● Celkové harmonické skreslenie napätia na jednotlivých fázach L1, L2, L3 [V%THD];

● Celkové harmonické skreslenie prúdu na jednotlivých fázach L1, L2, L3 [I%THD].



Zoznam frekvencií, účinníkov a maximálnych hodnôt. Hodnoty sa prepínajú tlačidlom MD/PF/HZ.

● Frekvencia [Hz];

● Celkový účinník (PF) [cos ϕ];

● Účinník (PF) pre jednotlivé fázy L1, L2, L3 [cos ϕ];

● Maximálny príkon [kW];

● Maximálny prúd na jednotlivých fázach L1, L2, L3 [A].



Zoznam výkonu. Hodnoty sa prepínajú tlačidlom P.

● Aktuálny činný výkon pre jednotlivé fázy L1, L2,L3 [kW];

● Aktuálny jalový výkon pre jednotlivé fázy L1, L2,L3 [kVAr];

● Aktuálny zdanlivý výkon pre jednotlivé fázy L1, L2,L3 [kVA];

● Celkový aktuálny činný výkon [kW];

● Celkový aktuálny jalový výkon [kVAr];

● Celkový aktuálny zdanlivý výkon [kVA].



Zoznam spotreby energie. Hodnoty sa prepínajú tlačidlom E.

● Odobraná (importovaná) činná energia [kWh];

● Dodaná (exportovaná) činná energia [kWh];

● Odobraná (importovaná) jalová energia [kVArh];

● Dodaná (exportovaná) jalová energia [kVArh];

● Celková činná energia [kWh];
